En quoi consiste l’impression CIJ ?
En quoi consiste l’impression à jet d’encre continu (CIJ) ?
L’impression à jet d’encre continu (CIJ) est une technologie de marquage et de codage sans contact à vitesse élevée, utilisée pour appliquer des informations variables comme des dates, des codes de lot, des numéros de série, des codes-barres et des codes 2D directement sur les produits ou les emballages qui se déplacent le long d’une ligne de production.
La technologie CIJ est largement utilisée dans les environnements de production, car elle permet d’imprimer de manière fiable à des vitesses de ligne très élevées, sur un vaste éventail de matériaux et de formes et dans des conditions difficiles, comme des environnements poussiéreux, humides ou à température variable. Les responsables de production qui découvrent l’impression CIJ la choisissent souvent lorsque la disponibilité, la flexibilité et la qualité constante du code sont essentielles.
Comment fonctionne l’impression CIJ ?
L’impression CIJ crée des caractères et des graphiques à partir d’un flux continu de gouttelettes d’encre microscopiques.
- Formation du jet d’encre
Un jet d’encre sous pression est forcé à travers un petit orifice, appelé la buse, dans la tête d’impression. Ce flux continu est divisé en gouttelettes individuelles à une fréquence précise. Différentes tailles de buse produisent des gouttes d’encre de tailles différentes sur l’impression finale.
- Chargement et déviation des gouttes
Il est possible de charger électriquement des gouttelettes de manière sélective. Les gouttelettes chargées sont déviées par des plaques électrostatiques pour se déposer sur le produit à des emplacements précis afin de former des caractères ou des graphiques.
- Recirculation de l’encre
Les gouttelettes non nécessaires à l’impression ne sont pas chargées et sont récupérées par un système de gouttières. Ces gouttelettes sont renvoyées vers le système d’encre et réutilisées, c’est pourquoi ce procédé est appelé jet d’encre continu.
- Formation des caractères
Les caractères sont constitués de lignes verticales de gouttelettes, appelées trames, lorsque le produit passe devant la tête d’impression.
La combinaison de la taille de la buse/des gouttes, de la trame sélectionnée et de la vitesse du produit détermine la taille et la qualité de l’impression finale.
Pourquoi ne pas vous entretenir de vos besoins particuliers avec l’un de nos commerciaux ?
Que peut marquer une imprimante CIJ ?

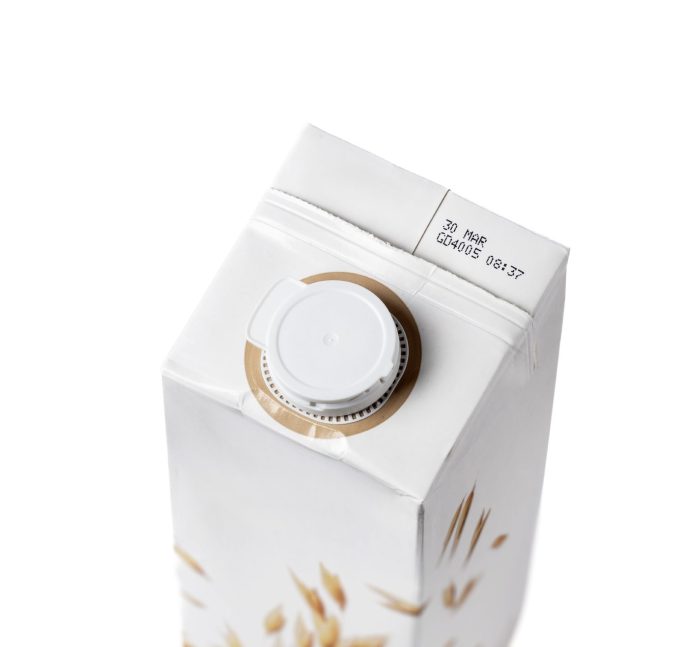

Les imprimantes CIJ sont généralement utilisées pour imprimer des données directement sur les produits ou l’emballage, notamment :
- Les dates de péremption ou limite d’utilisation
- Les codes de lot
- Les numéros de série
- Les informations variables comme les heures ou les nombres séquentiels
- Les codes-barres (par ex. Code 39, Code 128, EAN, UPC)
- Les codes 2D, y compris les codes QR ou GS1 Data Matrix
- Les logos et les graphiques simples
- Les informations réglementaires et de traçabilité
Les messages peuvent être imprimés sur une seule ou plusieurs lignes et utiliser plusieurs tailles et combinaisons de texte, de codes-barres et de graphiques. Ils peuvent également être pivotés pour l’impression verticale ou à 90°, ou inversés et retournés pour s’adapter à différentes configurations de lignes.
Taille, vitesse et qualité d’impression
L’un des principaux avantages de l’impression CIJ est la capacité à équilibrer la taille d’impression, la qualité et la vitesse de ligne.
La hauteur de caractère est définie par le nombre de gouttelettes d’encre utilisées verticalement, de 5 à 34 gouttes de hauteur, pour créer des caractères mesurant généralement de 1,2 mm à environ 25 mm de hauteur.
Des hauteurs de message plus petites permettent des vitesses de ligne plus rapides, tout en maintenant une qualité d’impression optimale, car le temps d’impression de chaque trame est réduit. Davantage de gouttes doivent être générées pour des messages plus grands, par conséquent, la vitesse d’impression est plus lente.
Les imprimantes CIJ Linx peuvent imprimer jusqu’à 6 lignes de caractères. Toutefois, une hauteur de message de 34 gouttes peut être utilisée pour imprimer 1 ligne de 34 caractères de hauteur, 2 lignes de 16 caractères de hauteur ou 5 lignes de 5 caractères de hauteur. En réalité, toutes les combinaisons de caractères sont possibles, à condition que le nombre de gouttes dans les caractères, y compris les espaces entre les lignes, n’excède pas la hauteur de message sélectionnée.
Il est possible d’optimiser la qualité d’impression en réglant l’espacement des gouttelettes, la hauteur du message et le dépôt d’encre, en fonction du support et des exigences de visibilité. Les imprimantes CIJ peuvent fonctionner à des vitesses de ligne allant jusqu’à 10 mètres par seconde tout en produisant des codes lisibles et durables.
Encres CIJ et supports
L’impression CIJ convient à un large éventail de supports, notamment :
- Les feuilles plastiques et les films
- Le verre
- Les métaux
- Le papier et le carton
- Le caoutchouc et les matériaux enduits
Des encres spécialisées sont disponibles pour répondre à différentes exigences d’application, comme :
- Les encres à séchage rapide pour des surfaces non poreuses
- Les encres pigmentées pour les supports de couleur sombre
- Les encres à forte adhésion pour les matériaux difficiles
- Les encres lisibles sous rayons UV pour la sécurité et la protection contre les contrefaçons
- Les encres à changement de couleur pour la vérification des procédés thermiques
Le choix de l’encre est un facteur clé pour obtenir une adhérence fiable et une durabilité du code à long terme.
Applications CIJ types
L’impression CIJ est couramment utilisée dans de nombreux secteurs, notamment :
- L’alimentation et les boissons
- Les médicaments et les dispositifs médicaux
- Les cosmétiques et les produits d’hygiène
- La fabrication automobile et industrielle
- L’extrusion de fils, de câbles et de tubes
L’impression CIJ est sans contact. Elle permet donc d’imprimer facilement et sans risque de dommages sur des produits plats, incurvés, mobiles ou fragiles.
Pourquoi choisir l’impression CIJ ?
Le CIJ est souvent choisi, car il permet :
- Une impression à vitesse élevée sans compromettre la qualité du code
- Un fonctionnement fiable dans des environnements de production exigeants
- Une création de messages flexible et des changements rapides
- Une capacité à imprimer sur presque tous les matériaux
- Une technologie éprouvée pour un fonctionnement continu 24h/24 et 7j/7
Pour les responsables de production dont les précédentes expériences en matière de CIJ sont limitées, c’est une solution robuste et adaptable pour des exigences de codage variables.
Technologie CIJ Linx

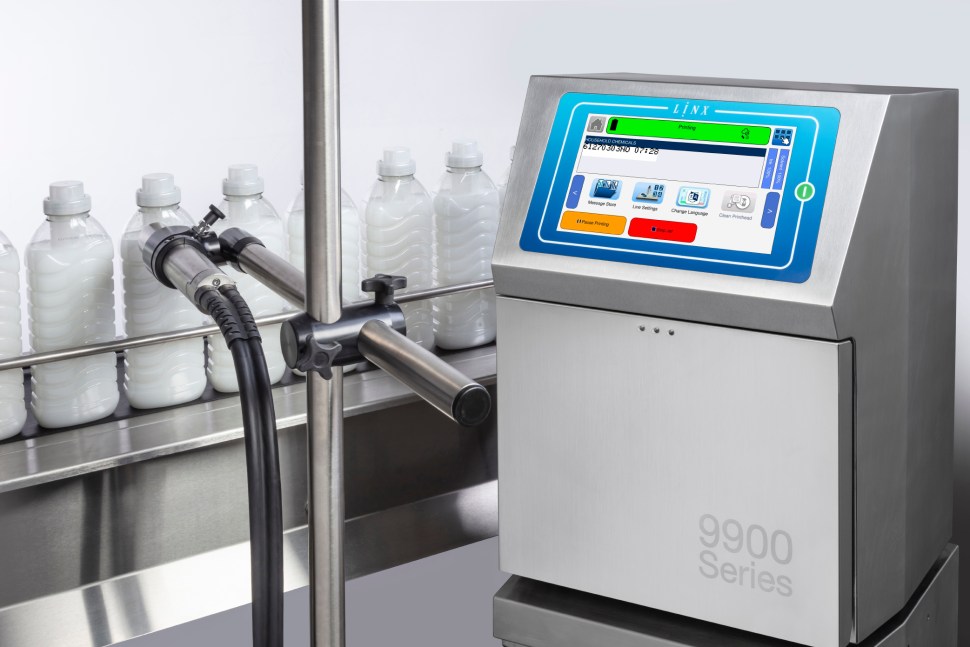

Linx 9000 Series
Imprimantes à jet d’encre industrielles
Pour une impression zéro souci
Les imprimantes CIJ Linx sont conçues pour assurer un codage fiable et de haute qualité, avec une intervention minimale de l’opérateur. Chaque imprimante 9000 Series dispose d’une batterie de secours interne en standard et peut être utilisée avec une station de nettoyage automatique, ce qui permet d’éliminer les temps d’arrêt. Grâce à un large choix de tête d’impression, d’encres et de fonctionnalités logicielles, les solutions Linx peuvent être configurées pour répondre aux exigences spécifiques de votre environnement de production.
Découvrez la gamme d’imprimantes à jet d’encre continu Linx ou parlez avec un expert Linx pour trouver la bonne solution pour votre application.
Codes Data Matrix et QR | Codes 2D conformes à la norme GS1 | Générateur de codes GS1 |
Production à vitesse élevée | Impression jusqu’à 6 lignes | Codage primaire et secondaire | Encres noires et colorées
Plus d’informations sur la Linx 9000 Series
En savoir plus
Explication des termes relatifs au CIJ
CIJ – CIJ signifie jet d’encre continu. Le nom fait référence au flux continu de gouttelettes d’encre utilisées dans le processus d’impression, l’encre non utilisée étant réinjectée dans le système.
Tête d’impression – Composant d’une imprimante CIJ qui génère et contrôle le flux d’encre. Elle contient la buse, le système de chargement et les plaques de déviation qui permettent aux gouttelettes d’encre d’être positionnées avec précision sur le produit. Plus d’informations sur la tête d’impression Linx
Buse – Très petit orifice de précision situé dans la tête d’impression et au travers duquel l’encre sous pression est forcée de créer le flux d’encre continu. Des buses de tailles différentes produisent différentes tailles de gouttelettes et caractéristiques d’impression.
Goutte d’encre – Particule d’encre microscopique formée depuis le flux d’encre. Chaque gouttelette est chargée et positionnée pour former les caractères, les nombres ou les graphiques.
Trame – Ligne verticale de gouttelettes d’encre imprimée perpendiculairement au sens de déplacement du produit. Les caractères sont formés en imprimant plusieurs trames à mesure que le produit passe devant la tête d’impression.
Pas d’impression – Distance entre le centre des gouttelettes d’encre dans les trames adjacentes ou les gouttelettes d’encre en position verticale. Le réglage du pas influe sur la netteté d’impression et la vitesse de ligne atteignable.
Facteur Gras – Réglage qui répète chaque trame plusieurs fois afin d’augmenter la quantité d’encre déposée. Cette fonction est utile pour imprimer sur des surfaces absorbantes ou inégales, ou pour rendre les codes davantage visibles de plus loin.
Distance de projection – Espace entre la tête d’impression et la surface du produit. Il est important de maintenir la distance de projection recommandée pour obtenir une bonne qualité d’impression et une grande régularité.
Questions fréquentes
Oui. Le CIJ est spécifiquement conçu pour les environnements de production à vitesse élevée et peut maintenir une qualité d’impression constante à des vitesses de ligne ultra-rapides.
Oui. Les imprimantes CIJ peuvent imprimer un éventail de codes-barres linéaires et de codes 2D, ainsi que du texte alphanumérique et des graphiques simples.
L’impression CIJ est sans contact, mais la tête d’impression doit être positionnée à une distance recommandée (appelée « distance de projection ») afin d’assurer une qualité d’impression optimale. La distance varie en fonction du type de tête d’impression.
Les imprimantes CIJ sont conçues pour un fonctionnement continu, mais nécessitent une maintenance de routine simple, comme un entretien tous les 12 à 24 mois, le remplissage de l’encre et du solvant ainsi que le nettoyage périodique des têtes d’impression afin de maintenir les performances et la fiabilité. Le nettoyage peut être effectué manuellement ou à l’aide d’une nouvelle station de nettoyage automatique des têtes d’impression.
Oui. Le CIJ peut imprimer sur des surfaces plates, incurvées ou inégales, ce qui le rend adapté à un large éventail de formes et d’orientations de produits.
