O que é impressão CIJ?
O que é impressão por jato de tinta contínuo (CIJ)?
A impressão por jato de tinta contínuo (CIJ, na sigla em inglês) é uma tecnologia de codificação e marcação de alta velocidade e sem contato, usada para informações variáveis, como datas, números de lote e de série, códigos de barras e códigos 2D, diretamente em produtos ou embalagens durante o curso em movimento na linha de produção.
A tecnologia CIJ é amplamente utilizada em ambientes de fabricação porque permite imprimir de forma confiável em velocidades de linha muito altas, em uma ampla gama de materiais e formatos e em condições desafiadoras, como ambientes empoeirados, úmidos ou com temperatura variável. Para gerentes de produção que estão começando a usar a tecnologia CIJ, essa solução costuma ser escolhida quando o tempo de atividade, a flexibilidade e a qualidade consistente do código são essenciais.
Como funciona a impressão CIJ?
A impressão CIJ cria caracteres e gráficos a partir de um fluxo contínuo de gotículas microscópicas de tinta.
- Formação do jato de tinta
Um jato de tinta pressurizado é forçado através de um pequeno orifício na cabeça de impressão, chamado bico. Esse fluxo contínuo é produzido por gotículas individuais em uma frequência precisa. Bicos de tamanhos diferentes produzem gotas de tinta de tamanhos diferentes na impressão final.
- Carregamento por queda e deflexão
Pode ocorrer de as gotículas receberem uma carga elétrica seletiva. As gotículas carregadas são desviadas por placas eletrostáticas, de modo que aterrissam no produto em posições específicas para formar caracteres ou gráficos.
- Recirculação de tinta
As gotículas que não são necessárias para a impressão permanecem descarregadas e são capturadas por um sistema de calhas. Essas gotículas retornam ao sistema de tinta e são reutilizadas, razão pela qual o processo é chamado de jato de tinta contínuo.

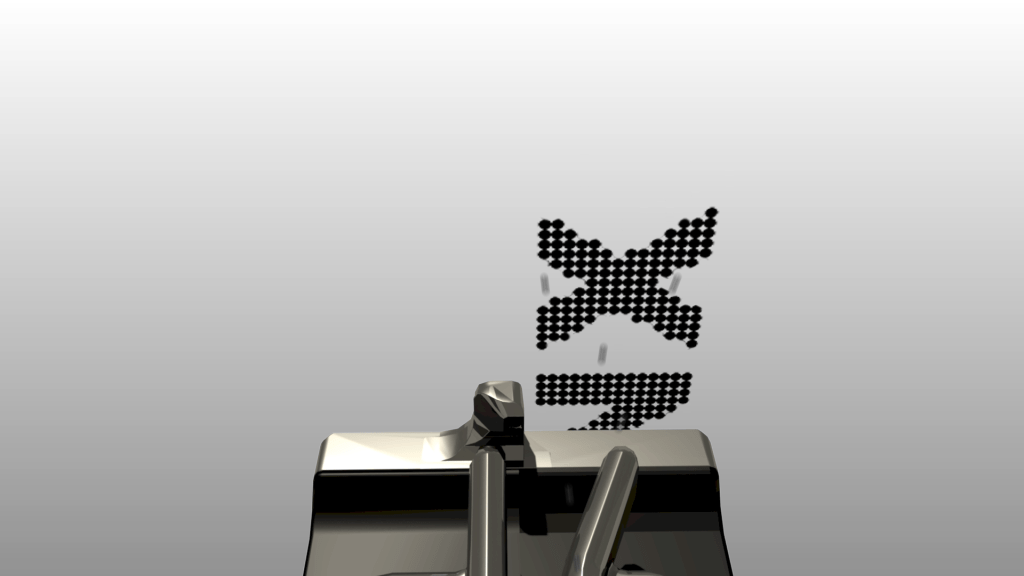

- Criação de caracteres
Os caracteres são formados por linhas verticais de gotículas, conhecidas como rasters, à medida que o produto passa pela cabeça de impressão.
A combinação do tamanho do bico/gota, do raster selecionado e da velocidade do produto determina o tamanho e a qualidade final da impressão.
O que uma impressora CIJ pode marcar?
As impressoras CIJ geralmente são usadas para imprimir dados diretamente em produtos ou embalagens, incluindo:
- Data de validade e data de consumo preferencial
- Códigos de lote e partida
- Números de série
- Informações variáveis, como horários ou números sequenciais
- Códigos de barra (por exemplo, Código 39, Código 128, EAN, UPC)

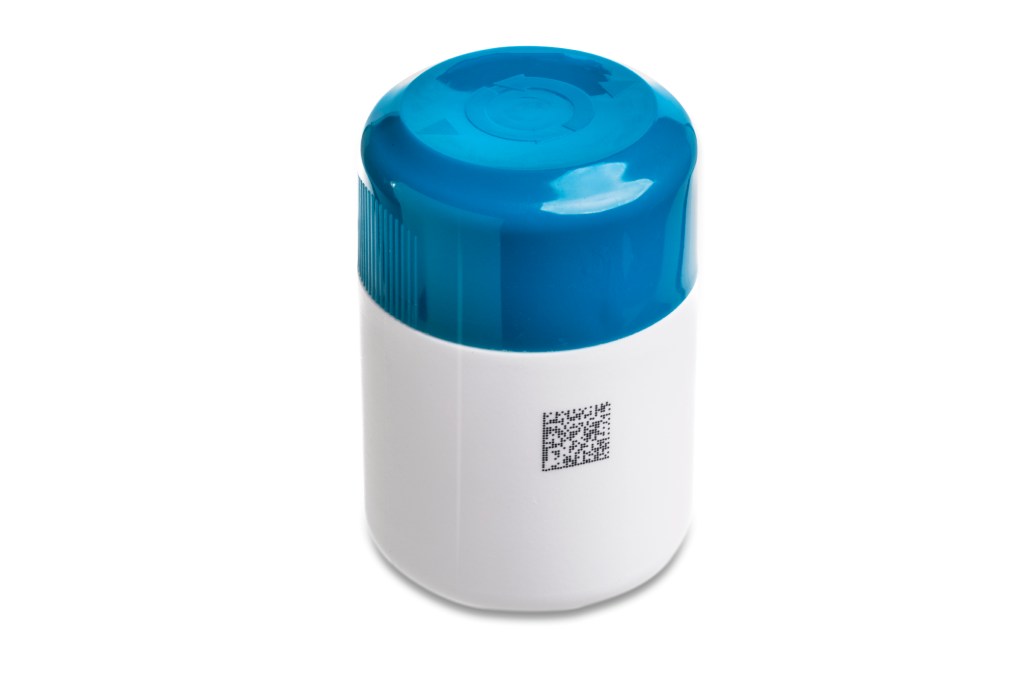

- Códigos 2D, incluindo Matriz de Dados QR ou GS1
- Logotipos e gráficos simples
- Informações regulamentares e de rastreabilidade
As mensagens podem ser impressas em uma ou várias linhas, usar diversos tamanhos de texto e combinações de texto, códigos de barras e gráficos, ser rotacionadas para impressão vertical ou em formato torre, ou invertidas para se adequarem a diferentes layouts de linha.
Tamanho, velocidade e qualidade de impressão
Uma das principais vantagens da impressão CIJ é a capacidade de equilibrar tamanho de impressão, qualidade e velocidade da linha.
A altura dos caracteres é definida pelo número de gotas de tinta com fluxo vertical, de 5 a 34 gotas de altura, que gera caracteres com variação de 1,2 mm a aproximadamente 25 mm de altura.
Mensagens com altura menor podem acomodar velocidades de linha mais rápidas, mantendo a qualidade de impressão, dado que requerem menos tempo de impressão de cada imagem. Para mensagens maiores, é necessário gerar mais gotas de impressão, o que torna a velocidade de impressão mais lenta.
As impressoras Linx CIJ podem imprimir até seis linhas de caracteres. No entanto, pode-se usar uma mensagem com altura de 34 gotas para imprimir uma linha de 34 caracteres de altura, duas linhas de 16 caracteres de altura ou 5 linhas de 5 caracteres de altura. Na verdade, qualquer combinação de caracteres pode ser escolhida, desde que o número de quebras de linha nos caracteres, incluindo espaços entre as linhas, não seja maior que a altura da mensagem selecionada.
A qualidade de impressão pode ser otimizada ajustando-se o espaçamento das gotas, a altura da mensagem e a deposição de tinta, dependendo do substrato e dos requisitos de visibilidade. As impressoras CIJ podem operar a velocidades de linha de até 10 metros por segundo, produzindo códigos legíveis e duráveis.
Tintas e substratos CIJ
A impressão CIJ é adequada para uma ampla gama de substratos, incluindo:
- Plásticos e filmes

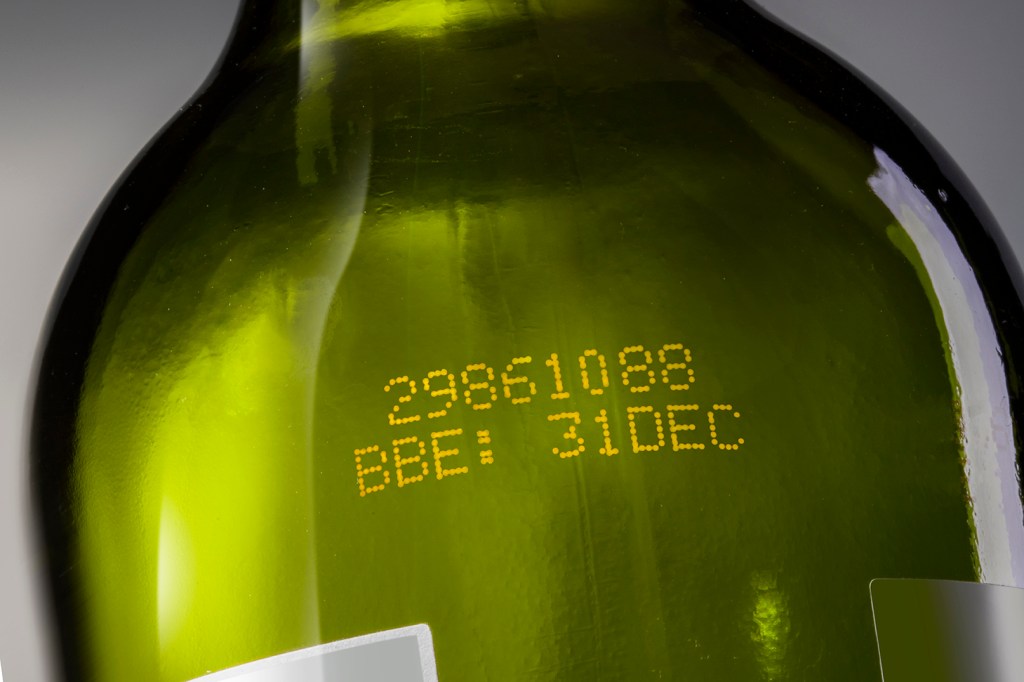

- Vidro
- Metais
- Papel e papelão
- Borracha e materiais com revestimento
Estão disponíveis tintas especiais para atender a diferentes requisitos de aplicação, tais como:
- Tintas de secagem rápida para superfícies não porosas
- Tintas pigmentadas para substratos escuros
- Tintas de alta aderência para materiais difíceis
- Tintas legíveis em luz ultravioleta para questões de segurança e combate à falsificação
- Tintas que mudam de cor para verificação de processos térmicos
A seleção da tinta é um fator crucial para se obter uma aderência confiável e durabilidade do código a longo prazo.
Aplicações típicas da tecnologia CIJ
A impressão CIJ é comumente usada em diversos setores, incluindo:
- Alimentação e bebidas
- Dispositivos médicos e farmacêuticos
- Cosméticos e cuidados pessoais
- Fabricação automotiva e industrial

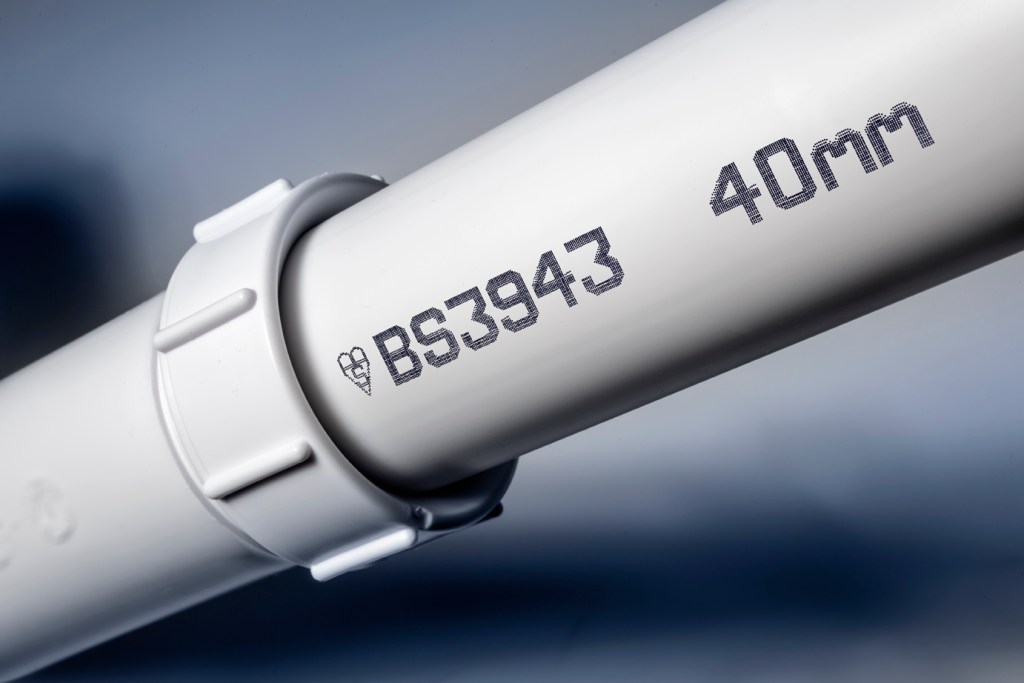

- Extrusão de fios, cabos e tubos
A impressão CIJ é realizada sem contato, o que permite imprimir em produtos planos, curvos, móveis ou frágeis com facilidade e sem risco de danos.
Por que escolher a impressão CIJ?
Em geral, a impressão CIJ é a melhor porque oferece:
- Impressão de alta velocidade sem comprometer a qualidade do código
- Operação confiável em ambientes de produção exigentes
- Criação flexível de mensagens e mudanças rápidas de formato
- A capacidade de imprimir em praticamente qualquer material
- Tecnologia comprovada para operação contínua de 24 horas por dia, 7 dias por semana
Para gerentes de produção com pouca experiência prévia em CIJ, trata-se de uma solução robusta e adaptável para requisitos de codificação variáveis.
Tecnologia Linx CIJ

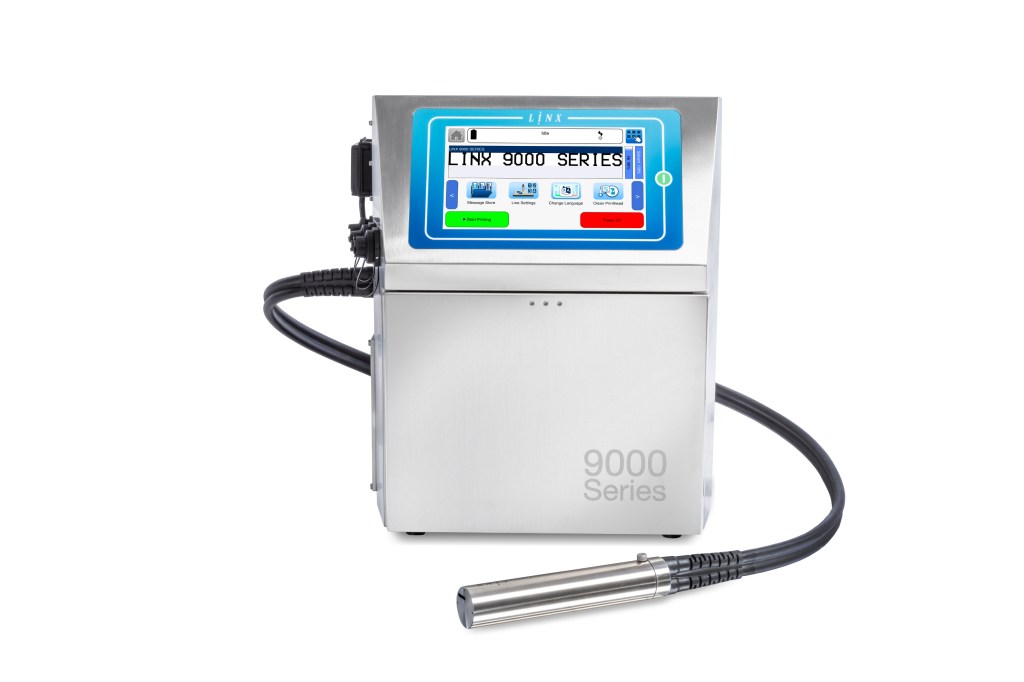

Linx Série 9000
Impressoras jato de tinta industriais
Para que a impressão seja uma preocupação a menos para você

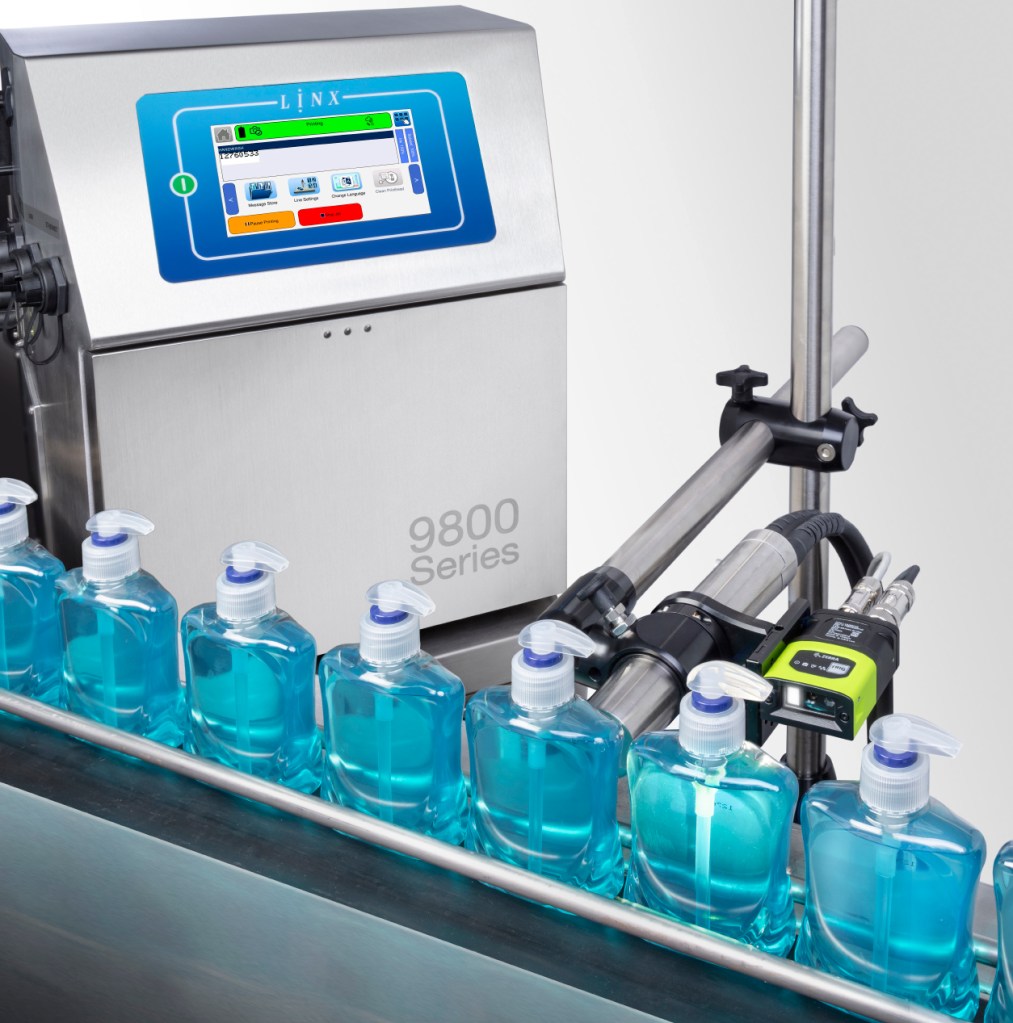

As impressoras Linx CIJ são projetadas para fornecer codificação confiável e de alta qualidade com intervenção mínima do operador. Cada impressora da série 9000 possui bateria interna de reserva como padrão e pode ser usada com uma estação de lavagem automática para ajudar a eliminar o tempo de inatividade. Com uma ampla variedade de cabeças de impressão, tintas e recursos de software, as soluções Linx podem ser configuradas para atender às necessidades específicas do seu ambiente de produção.
Para encontrar a solução ideal para sua aplicação, explore a linha de impressoras Linx CIJ ou fale com um especialista da Linx.
Matriz de Dados e QR Codes | Códigos 2D compatíveis com GS1 | Gerador de códigos GS1|
Produção em alta velocidade | Impressão de até 6 linhas | Codificação primária e secundária | Tintas pretas e coloridas
Leia mais sobre a Linx Série 9000
Saiba mais
Explicação dos termos da impressão CIJ
CIJ – CIJ significa, em inglês, jato de tinta contínuo. O nome se refere ao fluxo contínuo de gotículas de tinta usadas no processo de impressão, sendo que a tinta não utilizada retorna para o sistema.
Cabeça de impressão – O componente de uma impressora CIJ que gera e controla o fluxo de tinta. Contém o bocal, o sistema de carregamento e as placas defletoras que permitem que as gotículas de tinta sejam depositadas com precisão no produto. Saiba mais sobre a cabeça de impressão da Linx
Bocal – Orifício de precisão muito pequeno na cabeça de impressão, através do qual a tinta sai sob pressão para criar o fluxo contínuo de tinta. Bicos de tamanhos diferentes produzem gotículas de tamanhos diferentes e características de impressão distintas.
Gotícula de tinta – Uma partícula microscópica de tinta formada a partir do fluxo de tinta. Gotículas individuais são carregadas e posicionadas para formar caracteres, números ou gráficos.
Raster – Linha vertical de gotículas de tinta impressa em ângulo reto com a direção de deslocamento do produto. Os caracteres são formados pela impressão de múltiplos rasters à medida que o produto passa pela cabeça de impressão.
Pitch – É o espaçamento entre as gotículas, ou seja, a distância entre os centros das gotículas de tinta em rasters adjacentes ou entre gotículas de tinta na direção vertical. Ajustar esse espaçamento afeta a nitidez da impressão e a velocidade de linha alcançável.
Fator negrito – Configuração que repete cada padrão várias vezes para aumentar a quantidade de tinta depositada. O recurso é útil para imprimir em superfícies absorventes ou irregulares, ou para tornar os códigos mais visíveis à distância.
Distância de projeção – A distância entre a cabeça de impressão e a superfície do produto. Manter a distância de projeção recomendada é importante para obter boa qualidade e consistência de impressão.
Perguntas frequentes
Sim. A tecnologia CIJ foi projetada especificamente para ambientes de produção de alta velocidade e consegue manter uma qualidade de impressão consistente mesmo em velocidades de linha muito altas.
Sim. As impressoras CIJ podem imprimir uma série de códigos de barras lineares e códigos 2D, bem como texto alfanumérico e gráficos simples.
A impressão CIJ é sem contato, mas a cabeça de impressão deve ser posicionada dentro de uma distância recomendada (conhecida como distância de projeção) para garantir a melhor qualidade de impressão. Essa distância varia dependendo do tipo de cabeça de impressão.
As impressoras CIJ são projetadas para operação contínua, mas exigem manutenção de rotina simples, como revisão a cada 12 a 24 meses, reposição de tinta e solvente e limpeza periódica da cabeça de impressão para manter o desempenho e a confiabilidade. A limpeza pode ser feita manualmente ou utilizando-se uma nova estação automática de lavagem de cabeças de impressão.
Sim. A tecnologia CIJ permite a impressão em superfícies planas, curvas e irregulares, tornando-a adequada para uma ampla gama de formatos e orientações de produtos.
